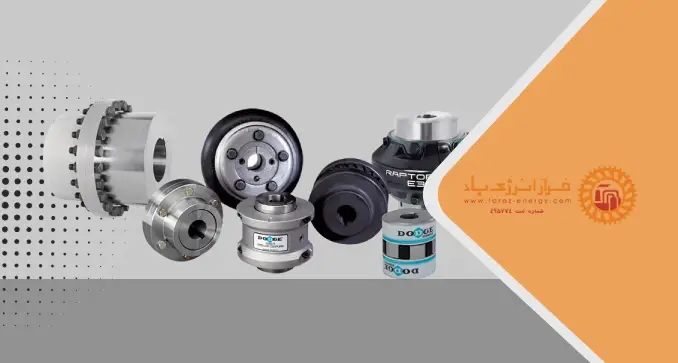

در دنیای صنعت، مکانیزم‌های مختلفی برای انتقال حرکت و نیرو میان اجزای ماشین‌آلات و دستگاه‌ها وجود دارند که یکی از مهم‌ترین آن‌ها انواع کوپلینگ صنعتی است. کوپلینگ‌ها به‌عنوان قطعات واسط، نقش حیاتی در اتصال دو شافت یا محور چرخشی ایفا می‌کنند و به این ترتیب امکان انتقال توان از یک قسمت به قسمت دیگر را فراهم می‌آورند.
بسته به نیازهای خاص سیستم، انواع مختلفی از کوپلینگ‌ها طراحی شده‌اند که هرکدام ویژگی‌ها و مزایای منحصر به‌فرد خود را دارند. در ادامه، به بررسی انواع کوپلینگ‌های صنعتی پرداخته و عملکرد، کاربردها و ویژگی‌های آن‌ها را در صنایع مختلف شرح خواهیم داد.
کاربردکوپلینگ صنعتی
کوپلینگ صنعتی به‌عنوان یکی از اجزای کلیدی در سیستم‌های مکانیکی، وظیفه انتقال گشتاور و حرکت چرخشی بین دو شافت را بر عهده دارد. این قطعه مکانیکی معمولاً در ماشین‌آلات صنعتی استفاده می‌شود و نقشی حیاتی در تضمین کارایی و پایداری سیستم‌های انتقال نیرو ایفا می‌کند.
اصلی‌ترین کار کوپلینگ، ایجاد یک اتصال مطمئن میان شافت‌هاست تا نیروی تولیدشده توسط منبع محرکه (مانند موتور) به مصرف‌کننده (مانند پمپ یا کمپرسور) منتقل شود. علاوه بر این، کوپلینگ‌ها قابلیت جذب انحرافات محوری، زاویه‌ای و شعاعی میان شافت‌ها را دارند که معمولاً در سیستم‌های مکانیکی به دلیل ناهماهنگی یا ارتعاشات ایجاد می‌شود.
این خاصیت نه‌تنها از ایجاد تنش‌های اضافی در سیستم جلوگیری می‌کند، بلکه عمر مفید قطعات را نیز افزایش می‌دهد. همچنین کوپلینگ‌ها می‌توانند شوک‌ها و ارتعاشات ناشی از تغییرات ناگهانی نیرو یا سرعت را کاهش داده و از آسیب دیدن بخش‌های حساس سیستم جلوگیری کنند. با توجه به این ویژگی‌ها، انتخاب نوع مناسب کوپلینگ برای تضمین عملکرد بهینه سیستم و جلوگیری از خرابی‌های احتمالی از اهمیت ویژه‌ای برخوردار است.
کوپلینگ مغناطیسی
کوپلینگ مغناطیسی یکی از پیشرفته‌ترین انواع کوپلینگ‌های صنعتی است که بدون ایجاد تماس مستقیم بین شافت‌ها، نیروی گشتاور را از یک محور به محور دیگر منتقل می‌کند. این نوع کوپلینگ بر اساس نیروی جاذبه و دافعه مغناطیسی عمل می‌کند و شامل دو بخش اصلی است: یک مجموعه از آهنرباهای دائمی یا الکترومغناطیسی و یک جداکننده که این دو مجموعه را از هم جدا می‌کند. این طراحی امکان انتقال نیرو را بدون تماس فیزیکی فراهم می‌سازد، که این ویژگی مزایای متعددی را به همراه دارد.
یکی از مهم‌ترین کاربردهای کوپلینگ مغناطیسی، در سیستم‌هایی است که نیاز به عدم نشت سیال دارند، مانند پمپ‌های سانتریفیوژ در صنایع شیمیایی یا دارویی. به دلیل عدم وجود تماس مکانیکی، این کوپلینگ‌ها می‌توانند در محیط‌های حساس یا خورنده استفاده شوند، زیرا نیازی به آب‌بندی مکانیکی یا روان‌کننده‌های سنتی ندارند. همچنین، طراحی بدون تماس آن‌ها باعث کاهش قابل‌توجه سایش و خرابی قطعات شده و طول عمر سیستم را افزایش می‌دهد.
کوپلینگ سخت
کوپلینگ سخت نوعی از کوپلینگ‌های صنعتی است که به‌طور مستقیم دو شافت را به هم متصل می‌کند، بدون اینکه هیچ‌گونه انعطاف‌پذیری یا جبران‌سازی در سیستم فراهم کند. این نوع کوپلینگ‌ها به دلیل طراحی ساده و ساختار مقاوم خود، برای انتقال نیروی چرخشی میان دو محور که به‌طور دقیق هم‌راستا هستند، بسیار مناسب هستند.
در واقع، کوپلینگ سخت معمولاً برای سیستم‌هایی استفاده می‌شود که در آن‌ها انحراف یا تغییرات زاویه‌ای یا محوری شافت‌ها وجود ندارد یا حداقل به حدی کم است که نیاز به جبران آن احساس نمی‌شود.
این نوع کوپلینگ‌ها از مواد مقاوم و مستحکم ساخته می‌شوند تا توانایی انتقال گشتاور بالا را بدون بروز خرابی یا آسیب به شافت‌ها فراهم کنند. یکی از مزایای اصلی کوپلینگ سخت، سادگی در طراحی و نصب است. زیرا نیازی به سیستم‌های پیچیده برای جذب ارتعاشات یا انحرافات ندارند.
کوپلینگ پوسته‌ای
کوپلینگ پوسته‌ای (Shell Coupling)، یکی از انواع کوپلینگ‌های صنعتی است که از طراحی ساده و کارآمدی برخوردار است. این نوع کوپلینگ معمولاً از دو نیمه تشکیل شده که هر کدام شافت را در جای خود نگه می‌دارند و به وسیله یک پوسته یا پوشش بیرونی که این دو نیمه را در بر می‌گیرد، به هم متصل می‌شوند. این پوسته، نقش اصلی در انتقال گشتاور میان شافت‌ها را ایفا می‌کند و ساختاری محکم و مقاوم به سیستم می‌بخشد.
ویژگی بارز کوپلینگ پوسته‌ای، قابلیت نصب و نگهداری آسان آن است. این کوپلینگ به‌ویژه در مواقعی که شافت‌ها باید به‌طور دوره‌ای از یکدیگر جدا شوند، بسیار مفید است. نیمه‌های کوپلینگ و پوسته‌ی بیرونی به‌گونه‌ای طراحی شده‌اند که می‌توانند با استفاده از پیچ و مهره یا دیگر ابزارهای اتصال، به‌سرعت باز و بسته شوند. این خاصیت، زمان توقف سیستم را در عملیات نگهداری و تعمیر به حداقل می‌رساند.
از نظر کاربرد، کوپلینگ پوسته‌ای معمولاً در شرایطی استفاده می‌شود که نیاز به تحمل گشتاورهای متوسط تا بالا وجود دارد. این نوع کوپلینگ به دلیل ساختار محکم خود، می‌تواند تنش‌های مکانیکی و ارتعاشات ایجادشده در شافت‌ها را نیز به خوبی تحمل کند.
کوپلینگ انعطاف‌پذیر
کوپلینگ انعطاف‌پذیر یکی از مهم‌ترین و پرکاربردترین انواع کوپلینگ‌ها در صنایع مختلف است که به‌ویژه در سیستم‌هایی که نیاز به جبران ناهماهنگی‌های شافت‌ها وجود دارد، مورد استفاده قرار می‌گیرد. این نوع کوپلینگ‌ها به‌طور خاص برای سیستم‌هایی طراحی شده‌اند که در آن‌ها شافت‌ها ممکن است انحرافات زاویه‌ای، شعاعی یا محوری داشته باشند. کوپلینگ‌های انعطاف‌پذیر، برخلاف کوپلینگ‌های سخت که اتصال مستقیم و بدون انعطاف دارند، توانایی جبران این ناهماهنگی‌ها را دارند و می‌توانند به‌طور مؤثری نیرو را انتقال دهند بدون اینکه آسیب یا استرس اضافی به شافت‌ها وارد شود.
ساختار کوپلینگ‌های انعطاف‌پذیر معمولاً شامل یک یا چند عنصر نرم مانند لاستیک، پلی‌اوراتان، یا فولاد با خواص کشسانی است که توانایی جذب ارتعاشات، شوک‌ها و انحرافات را دارند. این عناصر نرم می‌توانند نیروهای اضافی و شوک‌های دینامیکی را جذب کنند و به‌این‌ترتیب، سیستم را از آسیب‌های احتمالی محافظت نمایند. علاوه بر این، این کوپلینگ‌ها قادر به کاهش ارتعاشات و صدای اضافی ناشی از تغییرات سرعت یا بار غیر یکنواخت در سیستم هستند.
یکی از ویژگی‌های برجسته کوپلینگ‌های انعطاف‌پذیر، انعطاف‌پذیری آن‌ها در برابر تغییرات در هم‌راستایی شافت‌ها است. این قابلیت باعث می‌شود که این کوپلینگ‌ها در شرایطی که دقیق بودن هم‌راستایی شافت‌ها دشوار یا غیرممکن است، انتخاب مناسبی باشند.
کوپلینگ دیسکی
کوپلینگ دیسکی یکی از انواع کوپلینگ‌های انعطاف‌پذیر است که برای انتقال گشتاور میان دو شافت استفاده می‌شود و در بسیاری از سیستم‌های صنعتی کاربرد فراوان دارد. این نوع کوپلینگ، از تعدادی دیسک‌های فلزی نازک و انعطاف‌پذیر که به‌صورت متوالی در کنار هم قرار گرفته‌اند، تشکیل شده است.
دیسک‌ها به‌طور مستقیم به شافت‌ها متصل می‌شوند و نیروی گشتاور را از یک شافت به شافت دیگر منتقل می‌کنند. ویژگی بارز کوپلینگ‌های دیسکی این است که در این سیستم، نیرو از طریق کشش و تغییر شکل دیسک‌ها منتقل می‌شود و نه از طریق تماس مستقیم بین شافت‌ها.
یکی از بزرگ‌ترین مزایای کوپلینگ دیسکی، انعطاف‌پذیری بالا در برابر انحرافات زاویه‌ای، شعاعی و محوری است. به‌طور خاص، این کوپلینگ‌ها قادرند تغییرات در هم‌راستایی شافت‌ها را جبران کرده و از آسیب به سیستم جلوگیری کنند. دیسک‌ها در این نوع کوپلینگ‌ها به‌گونه‌ای طراحی شده‌اند که می‌توانند به طور مؤثر ارتعاشات و تنش‌های ناخواسته را جذب کرده و از انتقال آن‌ها به دیگر اجزای سیستم جلوگیری کنند. به همین دلیل، کوپلینگ دیسکی می‌تواند در محیط‌هایی با بارهای دینامیکی بالا، یا در سیستم‌هایی که نیاز به دقت بالا در عملکرد دارند، به‌خوبی عمل کند.
کوپلینگ دنده‌ای
کوپلینگ دنده‌ای یکی از انواع کوپلینگ‌های مکانیکی است که از دندانه‌های متداول برای انتقال گشتاور بین دو شافت استفاده می‌کند. این نوع کوپلینگ‌ها به‌طور خاص برای سیستم‌هایی طراحی شده‌اند که در آن‌ها نیاز به انتقال نیروی دقیق و بدون لغزش وجود دارد.
در این کوپلینگ، شافت‌ها به‌وسیله دندانه‌های موجود در هر دو طرف به هم متصل می‌شوند و نیروی چرخشی را از یک شافت به شافت دیگر منتقل می‌کنند. این دندانه‌ها معمولاً به‌صورت داخلی یا خارجی بر روی شافت‌ها طراحی می‌شوند و باید به‌طور دقیق با یکدیگر هماهنگ شوند تا انتقال گشتاور به‌طور مؤثر انجام گیرد.
یکی از ویژگی‌های برجسته کوپلینگ دنده‌ای، قابلیت انتقال گشتاور بالا بدون نیاز به سیستم‌های پیچیده است. به دلیل تماس مستقیم دندانه‌ها با یکدیگر، این نوع کوپلینگ‌ها معمولاً قادر به تحمل گشتاورهای سنگین و فشارهای بالاتر از کوپلینگ‌های انعطاف‌پذیر هستند.
به همین دلیل، در سیستم‌هایی که نیاز به دقت بالا و انتقال نیروی ثابت دارند، کوپلینگ دنده‌ای گزینه‌ای مناسب محسوب می‌شود. علاوه بر این، کوپلینگ‌های دنده‌ای به‌طور معمول از مقاومت بالایی در برابر سایش و خرابی برخوردارند، به‌ویژه در شرایطی که بارها و تغییرات سرعت زیاد است.
کوپلینگ چهارشاخ
کوپلینگ چهارشاخ یکی از ساده‌ترین و رایج‌ترین انواع کوپلینگ‌ها در صنایع مختلف است که برای اتصال دو شافت به یکدیگر به‌ویژه در سیستم‌هایی با انتقال نیرو به کار می‌رود. این نوع کوپلینگ دارای یک طراحی بسیار ساده است که در آن شافت‌ها به‌وسیله شیارهایی به شکل چهارگوش در هم قفل می‌شوند. به عبارت دیگر، یکی از شافت‌ها دارای شیارهایی به شکل چهارگوش است که دقیقاً با شیارهای مشابه در طرف دیگر کوپلینگ منطبق می‌شود و از این طریق نیروی چرخشی را منتقل می‌کند.
کوپلینگ‌های چهارشاخ معمولاً از فلزات مستحکم مانند فولاد یا آلومینیوم ساخته می‌شوند تا قادر به تحمل بارهای دینامیکی و گشتاورهای بالا باشند. یکی از مزایای اصلی این نوع کوپلینگ، سادگی طراحی و هزینه پایین آن است. این ویژگی‌ها موجب می‌شود که کوپلینگ چهارشاخ در بسیاری از صنایع عمومی و ماشین‌آلات کوچک کاربرد داشته باشد، جایی که نیاز به اتصال محکم و ساده بین دو شافت است.
قیمت کوپلینگ
قیمت کوپلینگ بسته به نوع، ابعاد، جنس و برند آن‌ها متغیر است. به‌طور کلی، کوپلینگ‌های ساده و کوچک برای کاربردهای سبک، قیمت پایین‌تری دارند، در حالی که مدل‌های صنعتی، سنگین و با دقت بالا با هزینه بیشتری همراه هستند.
به عنوان نمونه، کوپلینگ‌های انعطاف‌پذیر آلومینیومی یا چهارشاخ در سایزهای کوچک‌تر برای کاربردهای عمومی‌تر طراحی شده‌اند و طبیعتاً قیمت مناسب‌تری دارند. در مقابل، مدل‌هایی مانند کوپلینگ صنعتی با بدنه آلومینیومی ضخیم و قابلیت سوراخ‌کاری دقیق، در دسته تجهیزات تخصصی قرار می‌گیرند و هزینه بالاتری دارند.
لازم به ذکر است که نوسانات بازار، نوع سفارش، و شرایط عرضه و تقاضا نیز بر قیمت نهایی تأثیرگذار هستند. برای دریافت اطلاعات دقیق و به‌روز، لطفاً با کارشناسان فروش تماس بگیرید تا متناسب با نیاز پروژه، مشاوره و استعلام قیمت دریافت نمایید.
