معماری یکپارچه BMS-GRMS-PMS-EMS

برای سیستم های هیبریدی خورشیدی، باتری و دیزل ژنراتور در مقیاس هتل

مرجع عملی برای مدیریت انرژی هتل هوشمند، یکپارچه‌سازی انرژی های تجدیدپذیر و اجرای پروژه های محور EPC

فهرست مطالب

• خلاصه اجرایی
• چالش انرژی در هتل هوشمند و هدف راهبردی
• زمینه صنعتی: نقش ساختمان‌های هوشمند در شبکه‌های انرژی نوین
• معماری پیشنهادی یکپارچه BMS-GRMS-PMS-EMS
• شرح عملکرد بر اساس لایه‌های سیستم
• پیاده‌سازی مرجع با استفاده از مجموعه راهکارهای Schneider Electric EcoStruxure
• سناریوهای بهره‌برداری EMS و منطق کنترل قاعده‌محور
• راهبرد اندازه‌گیری، نقاط پایش و ساختار ارتباطی
• نقشه راه پیاده‌سازی
• مرز مسئولیت‌ها و الزامات ایمنی کلیدی
• ارزش پیشنهادی برای فراز انرژی
• نتیجه‌گیری
• منابع

خلاصه اجرایی

این سند یک معماری کاربردی برای هتل‌های هوشمند ارائه می‌کند که در آن سیستم مدیریت ساختمان BMS، سیستم مدیریت اتاق مهمان GRMS، سیستم مدیریت توانPMS/EPMS، سیستم مدیریت انرژی EMS و زیرساخت انرژی‌های تجدیدپذیر به‌صورت یکپارچه در کنار یکدیگر قرار می‌گیرند.

هدف اصلی این معماری، ایجاد یک پلتفرم هماهنگ است؛ پلتفرمی که بهره‌برداری هتل، آسایش مهمان، پایش برق، مدیریت انرژی و تجهیزات خورشیدی، باتری و دیزل‌ژنراتور را به‌صورت سیستم‌های جداگانه مدیریت نکند، بلکه آن‌ها را به‌عنوان اجزای متصل یک سیستم واحد در نظر بگیرد.

در این ساختار، BMS و GRMS وظایفی مانند کنترل HVAC، مدیریت آسایش اتاق‌ها، روشنایی، هشدارها، زمان‌بندی‌ها، روندها و داشبوردهای اپراتوری را پشتیبانی می‌کنند. PMS/EPMS نیز دید الکتریکی لازم درباره وضعیت شبکه، دیزل‌ژنراتور، ATS، تابلوها، کنتورها، توزیع برق، دسترس‌پذیری منابع و اولویت بارها را فراهم می‌سازد. EMS به‌عنوان لایه یکپارچه‌سازی، پایش انرژی، مدیریت دیماند، گزارش‌دهی، مشاهده عملکرد انرژی‌های تجدیدپذیر، هماهنگی منابع و بارها و پشتیبانی عملیاتی را بر عهده دارد.

این معماری به‌صورت مرحله‌ای و قابل توسعه طراحی شده است. در مرحله نخست، اندازه‌گیری قابل اعتماد، داشبوردها، هشدارها، روندها، گزارش‌دهی و مدیریت بارهای ساختمانی پیاده‌سازی می‌شود. سپس، در صورت نیاز پروژه، منطق کنترل قاعده‌محور و در مراحل بعد قابلیت‌های پیشرفته‌تری مانند بهره‌برداری و بهینه‌سازی ریزشبکه به آن اضافه می‌شود.

پورتفولیوی Schneider Electric EcoStruxure می‌تواند در صورت تناسب با پروژه به‌عنوان نمونه پیاده‌سازی مرجع مورد استفاده قرار گیرد؛ با این حال، مفهوم اصلی این سند مستقل است و بر توانمندی فراز انرژی در یکپارچه‌سازی سیستم‌های هوشمند ساختمانی، مدیریت توان و زیرساخت انرژی‌های تجدیدپذیر تمرکز دارد.

چالش انرژی هتل هوشمند و هدف راهبردی

هتل‌ها ساختمان‌هایی با مصرف انرژی بالا و بارهای متنوع و متغیر هستند. سیستم‌های HVAC، آشپزخانه، رخت‌شوی‌خانه، پمپ‌ها، روشنایی، آسانسورها، UPS، برق اضطراری و سایر سامانه‌های پشتیبانی، همگی بر دیماند برق و قابلیت اطمینان بهره‌برداری اثر می‌گذارند.

یک BMS مستقل می‌تواند آسایش مهمان و عملکرد ساختمان را بهبود دهد و یک سیستم خورشیدی مستقل نیز می‌تواند مصرف برق شبکه را کاهش دهد. با این حال، ارزش اصلی زمانی ایجاد می‌شود که اتوماسیون ساختمان، پایش برق و زیرساخت انرژی‌های تجدیدپذیر به یکدیگر متصل شوند.

این یکپارچه‌سازی به اپراتور کمک می‌کند منابع و بارها را به‌صورت هم‌زمان مشاهده کند، اولویت بارها را مشخص سازد، دیماند را بدون آسیب به آسایش مهمان کاهش دهد و در شرایط پیک مصرف یا قطعی شبکه، واکنش سریع‌تر و مؤثرتری داشته باشد.

هدف راهبردی این سند، تعریف یک معماری قابل توسعه برای اتصال اتوماسیون هتل، مدیریت توان و زیرساخت خورشیدی-باتری-دیزل در قالب یک پلتفرم هماهنگ مدیریت انرژی است.

زمینه صنعتی: نقش ساختمان های هوشمند در شبکه های انرژی نوین

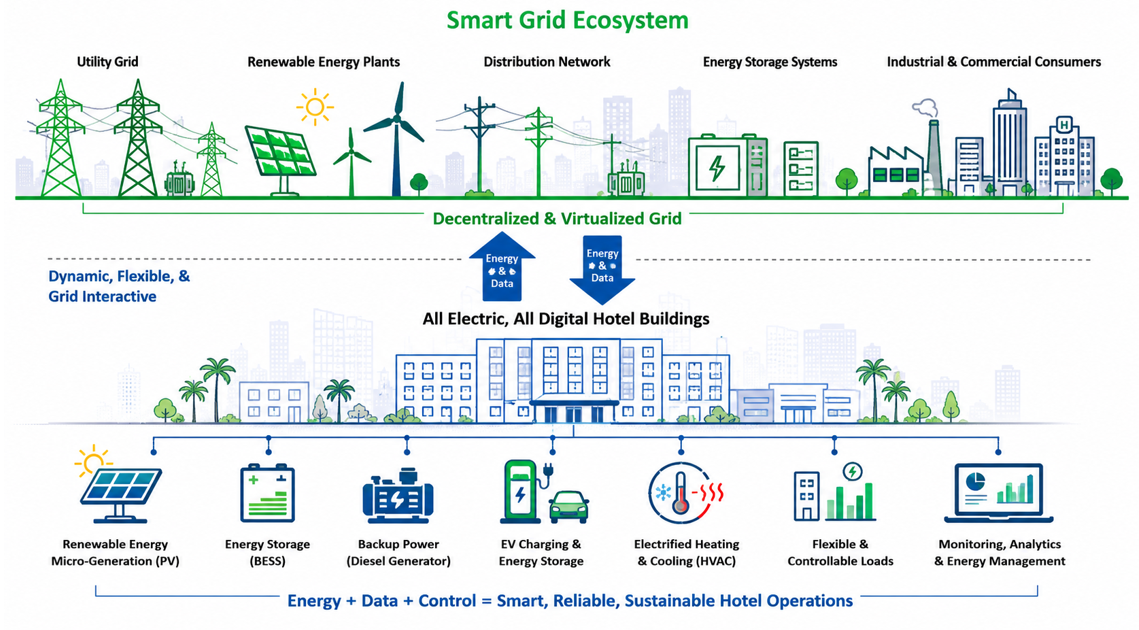

در رویکردهای جدید ساختمان هوشمند، ساختمان‌ها دیگر فقط مصرف‌کننده منفعل انرژی نیستند. با استفاده از اندازه‌گیری دیجیتال، کنترلرها، حسگرهای IoT، منابع انرژی محلی و بارهای انعطاف‌پذیر، ساختمان می‌تواند با شبکه برق تعامل داشته باشد و نقش فعال‌تری در مدیریت انرژی ایفا کند.
در چنین رویکردی، عملکرد بهینه انرژی با یک سیستم واحد به دست نمی‌آید. سیستم‌های BMS/GRMS، PMS/EPMS، EMS و زیرساخت انرژی‌های تجدیدپذیر باید از طریق رابط‌های مشخص با یکدیگر تبادل داده داشته باشند و هر کدام مسئولیت روشن و تعریف‌شده‌ای را بر عهده بگیرند.
این مفهوم در هتل هوشمند اهمیت ویژه‌ای دارد؛ زیرا هتل هم دارای بارهای ساختمانی قابل کنترل است و هم به زیرساخت برق قابل اطمینان نیاز دارد. بنابراین، اتصال میان اتوماسیون ساختمان، پایش توان، منابع انرژی تجدیدپذیر و مدیریت انرژی می‌تواند نقش مهمی در بهبود بهره‌برداری، کاهش دیماند و افزایش پایداری عملکرد هتل داشته باشد.

مفهوم صنعتی	انطباق در این مقاله
ساختمان هوشمند متصل به شبکه برق	پلتفرم هوشمند انرژی هتل، مجهز به سیستم یکپارچه اپلتفرم انرژی هتل هوشمند که اتوماسیون ساختمان، پایش توان و زیرساخت انرژی‌های تجدیدپذیر را به‌صورت یکپارچه به هم متصل می‌کند.
BMS	سیستم BMS/GRMS برای کنترل HVAC، آسایش اتاق مهمان، روشنایی، هشدارها، زمان‌بندی‌ها و مدیریت بارهای ساختمانی.
EPMS	سیستم PMS/EPMS برای اندازه‌گیری الکتریکی، پایش وضعیت منابع، کیفیت توان، وضعیت توزیع برق و داده‌های مربوط به اولویت‌بندی بارها.
سیستم کنترل ریزشبکه / کنترل منابع انرژی توزیع‌شده (DER)	لایه EMS و یکپارچه‌سازی انرژی‌های تجدیدپذیر برای هماهنگی PV، باتری، دیزل‌ژنراتور، شبکه، ATS و مدیریت مجاز منابع و بارها.
تجهیزات متصل، کنترل محلی و تحلیل داده	کنتورها، حسگرها، کنترلرها، تجهیزات BMS/GRMS، اتوماسیون محلی، داشبوردها، گزارش‌ها، پشتیبانی O&M و قابلیت‌های بهینه‌سازی آینده.

معماری پیشنهادی یکپارچه BMS-GRMS-PMS-EMS

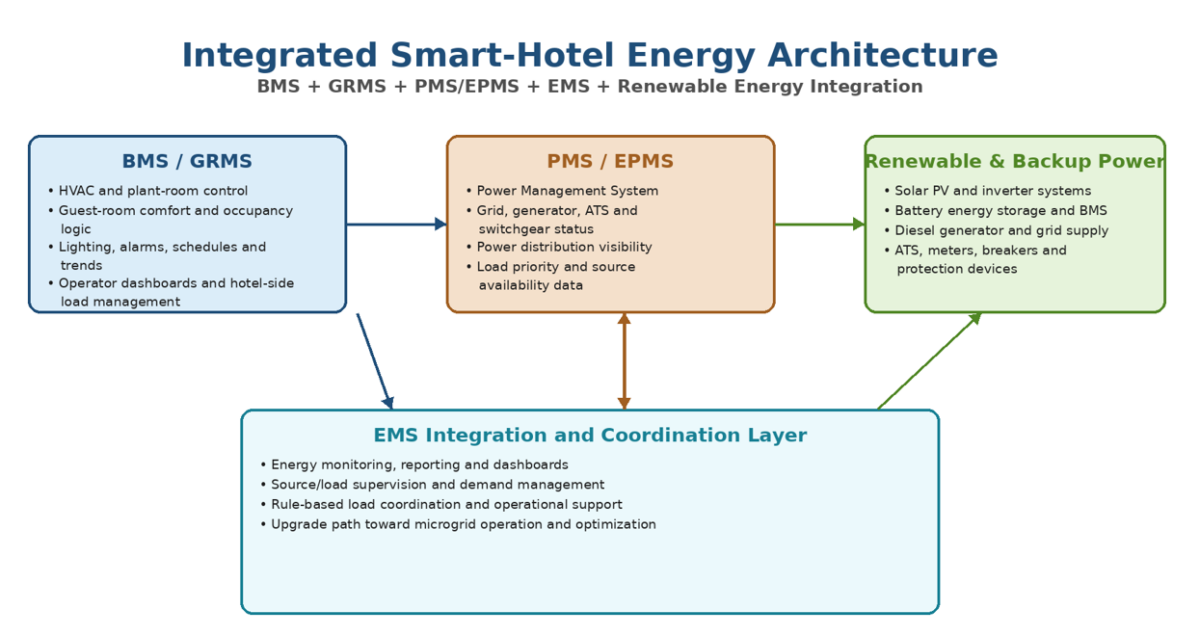

معماری پیشنهادی در این سند، یک ساختار لایه‌ای است که در آن هر لایه مسئولیت مشخصی دارد و از طریق رابط‌های کنترل‌شده با سایر لایه‌ها تبادل داده می‌کند. این رویکرد باعث می‌شود طراحی سیستم قابل نگهداری باشد، پیاده‌سازی به‌صورت مرحله‌ای انجام شود و مرز میان اتوماسیون ساختمان، مدیریت توان، تجهیزات انرژی تجدیدپذیر و لایه EMS روشن بماند.

در هتل هوشمند، BMS/GRMS مدیریت آسایش مهمان و بارهای سمت ساختمان را بر عهده دارد. PMS/EPMS اطلاعات الکتریکی، وضعیت منابع، کیفیت توان و داده‌های مربوط به بارها را فراهم می‌کند. زیرساخت انرژی تجدیدپذیر و برق پشتیبان نیز اطلاعات مربوط به PV، باتری، دیزل‌ژنراتور، شبکه و ATS را در اختیار سیستم قرار می‌دهد. EMS این حوزه‌ها را به‌عنوان لایه هماهنگی و یکپارچه‌سازی به هم متصل می‌کند و پایش، گزارش‌دهی، مدیریت دیماند و هماهنگی عملیاتی را پشتیبانی می‌کند. نکته مهم این است که EMS جایگزین عملکردهای تأییدشده اینورتر، باتری، دیزل‌ژنراتور، ATS یا تجهیزات حفاظتی نمی‌شود. این تجهیزات همچنان مسئول عملکردهای ایمنی، حفاظتی و کنترلی در سطح خود هستند. EMS فقط از طریق نقاط داده و رابط‌های مجاز، وضعیت سیستم را پایش می‌کند و هماهنگی‌های لازم را در سطح عملیاتی انجام می‌دهد.

لایه	مسئولیت اصلی
سیستم مدیریت ساختمان و اتاق‌های مهمان: BMS / GRMS	بهره‌برداری هتل، کنترل HVAC، آسایش اتاق مهمان، روشنایی، هشدارها، روندها، زمان‌بندی‌ها و داشبوردهای اپراتوری.
سیستم مدیریت توان: PMS / EPMS	پایش توان، وضعیت منابع، دیدپذیری تابلوها و تجهیزات کلیدزنی، اولویت‌بندی بارها، وضعیت توزیع برق و داده‌های عملیاتی سیستم الکتریکی.
زیرساخت انرژی تجدیدپذیر و برق پشتیبان	تولید برق خورشیدی، ذخیره‌سازی باتری، دیزل‌ژنراتور، اتصال به شبکه، ATS، تابلوها، تجهیزات حفاظتی و اندازه‌گیری.
سیستم مدیریت انرژی: EMS	پپایش انرژی، مدیریت دیماند، هماهنگی منابع و بارها، مدیریت مرحله‌ای بارها و پشتیبانی عملیاتی.
پایش، گزارش‌دهی و پشتیبانی بهره‌برداری و نگهداری	داشبوردهای انرژی، پایش عملکرد، هشدارها، گزارش‌دهی، نگهداری پیشگیرانه و گردش‌کارهای خدماتی.
گزینه ریزشبکه پیشرفته	بهره‌برداری رسمی از ریزشبکه، پایش حالت متصل به شبکه یا جزیره‌ای و هماهنگی پیشرفته منابع انرژی توزیع‌شده در صورت نیاز پروژه.

شرح عملکرد بر اساس لایه‌های سیستم

لایه اتوماسیون ساختمان و اتاق مهمان BMS / GRMS:

لایه BMS/GRMS مدیریت بخش‌های ساختمانی و اتاق‌های مهمان هتل را بر عهده دارد. این لایه وظایفی مانند کنترل HVAC، مدیریت آسایش اتاق‌ها، روشنایی، هشدارها، روندها، زمان‌بندی‌ها، گرافیک‌های اپراتوری و داشبوردها را پشتیبانی می‌کند.

در شرایطی مانند پیک مصرف، قطعی برق یا محدودیت منابع انرژی، این لایه می‌تواند با روش‌هایی که به آسایش مهمان آسیب نمی‌زنند، از مدیریت انرژی پشتیبانی کند. برای مثال، تغییر کنترل‌شده setpoint، کاهش مصرف اتاق‌های خالی و زمان‌بندی بارهای انعطاف‌پذیر می‌تواند به کاهش دیماند و بهبود بهره‌برداری کمک کند.

وظایف اصلی این لایه شامل موارد زیر است:

• کنترل مرحله‌ای هواسازها، پمپ‌ها، فن‌ها و بارهای قابل کنترل منتخب
• تنظیم شرایط آسایش اتاق بر اساس حضور مهمان و شرایط بهره‌برداری
• مدیریت روشنایی و فضاهای عمومی بر اساس زمان‌بندی و سناریوهای عملیاتی
• نمایش وضعیت منابع، بارها، هشدارها، روندها و گزارش‌ها در داشبوردهای اپراتوری

لایه مدیریت توان PMS / EPMS:

• HVAC: بهره‌برداری مرحله‌ای از هواسازها، پمپ‌ها، فن‌ها و بارهای انعطاف‌پذیر منتخب
• اتاق‌ها: تنظیم نقطه تنظیم بر اساس حضور، کنترل فن‌کویل و ایجاد تعادل میان آسایش و تقاضا
• روشنایی و فضاهای عمومی: زمان‌بندی، سناریوهای روشنایی و کاهش تقاضا در صورت پذیرش
• داشبورد اپراتوری: وضعیت منابع، وضعیت بار، هشدارها، روندها و گزارش‌ها

لایه PMS/EPMS

لایه PMS/EPMS داده‌های عملیاتی سیستم برق را فراهم می‌کند و پل ارتباطی میان زیرساخت الکتریکی و مدیریت انرژی است. این لایه به EMS کمک می‌کند وضعیت منابع، بارها و رویدادهای الکتریکی را بر اساس داده‌های قابل اعتماد پایش و تحلیل کند.

وظایف اصلی این لایه شامل موارد زیر است:

• پایش منابع شامل برق شبکه، دیزل‌ژنراتور، اینورتر باتری یا اینورتر هیبرید و منابع انرژی تجدیدپذیر
• مشاهده وضعیت توزیع برق شامل ورودی اصلی، نقطه اتصال مشترک یا PCC، کلید انتقال خودکار یا ATS، بریکرها و تابلوهای بار ضروری و غیرضروری
• پایش کیفیت توان و اندازه‌گیری پارامترهایی مانند ولتاژ، جریان، فرکانس، دیماند، انرژی مصرفی بر حسب kWh، هشدارها و شاخص‌های منتخب کیفیت توان
• ارائه داده‌های عملیاتی برای EMS شامل دسترس‌پذیری منابع، اولویت بارها، دیماند اندازه‌گیری‌شده و وضعیت رخدادها

لایه زیرساخت انرژی تجدیدپذیر و برق پشتیبان

این لایه شامل تجهیزاتی است که انرژی را تولید، ذخیره، تبدیل، حفاظت و توزیع می‌کنند. اجزای این لایه عبارت‌اند از:

این لایه شامل تجهیزاتی است که انرژی را تولید، ذخیره، تبدیل، حفاظت و توزیع می‌کنند. اجزای اصلی آن شامل آرایه‌های خورشیدی، اینورترهای PV یا هیبرید، سامانه ذخیره‌سازی انرژی باتری، سیستم مدیریت و حفاظت باتری، دیزل‌ژنراتور، اتصال به شبکه برق، ATS، تجهیزات سوئیچینگ، کنتورها و تجهیزات حفاظتی است.

این تجهیزات داده‌ها و نقاط رابط تأییدشده را در اختیار PMS و EMS قرار می‌دهند. با این حال، کنترل در سطح تجهیز و مسئولیت‌های ایمنی همچنان در اختیار سامانه‌های تخصصی و تأییدشده همان تجهیزات باقی می‌ماند. به عبارت دیگر، EMS جایگزین عملکردهای حفاظتی و کنترلی این تجهیزات نمی‌شود، بلکه از داده‌ها و رابط‌های مجاز آن‌ها برای پایش و هماهنگی عملیاتی استفاده می‌کند.

لایه مدیریت انرژی و یکپارچه‌سازی: EMS

لایه EMS اطلاعات و اقدامات تأییدشده را میان BMS/GRMS، PMS/EPMS و زیرساخت انرژی تجدیدپذیر هماهنگ می‌کند. منطق پایه EMS باید شفاف، قابل آزمون و مناسب راه‌اندازی باشد تا کارفرما، تیم راه‌اندازی و بهره‌بردار هتل بتوانند رفتار سیستم را به‌روشنی بررسی، تنظیم و اصلاح کنند.

وظایف اصلی این لایه شامل موارد زیر است:

• پایش وضعیت منابع و بارها
• اجرای قواعد مدیریت دیماند
• هماهنگی مدیریت مرحله‌ای بارها
• درخواست پشتیبانی دیزل‌ژنراتور در موارد مجاز
• ارائه گزارش‌های انرژی و راهنمایی‌های عملیاتی
• تبادل داده و وضعیت با BMS/GRMS، PMS/EPMS و پلتفرم‌های پایش توان

لایه پایش، گزارش‌دهی و پشتیبانی بهره‌برداری و نگهداری

لایه پایش، گزارش‌دهی و پشتیبانی بهره‌برداری و نگهداری، ارزش سیستم را پس از راه‌اندازی اولیه حفظ می‌کند. این لایه از داشبوردها، هشدارها، تحلیل روندها، گزارش‌های انرژی، گزارش‌های کیفیت توان، تحلیل عملکرد، نگهداری پیشگیرانه و گردش‌کارهای خدماتی پشتیبانی می‌کند.

به این ترتیب، سامانه نصب‌شده فقط مجموعه‌ای از تجهیزات فنی نیست، بلکه به یک پلتفرم عملیاتی برای مدیریت انرژی، پایش عملکرد و پشتیبانی بهره‌برداری هتل تبدیل می‌شود.

لایه پایش، گزارش‌دهی و پشتیبانی O&M

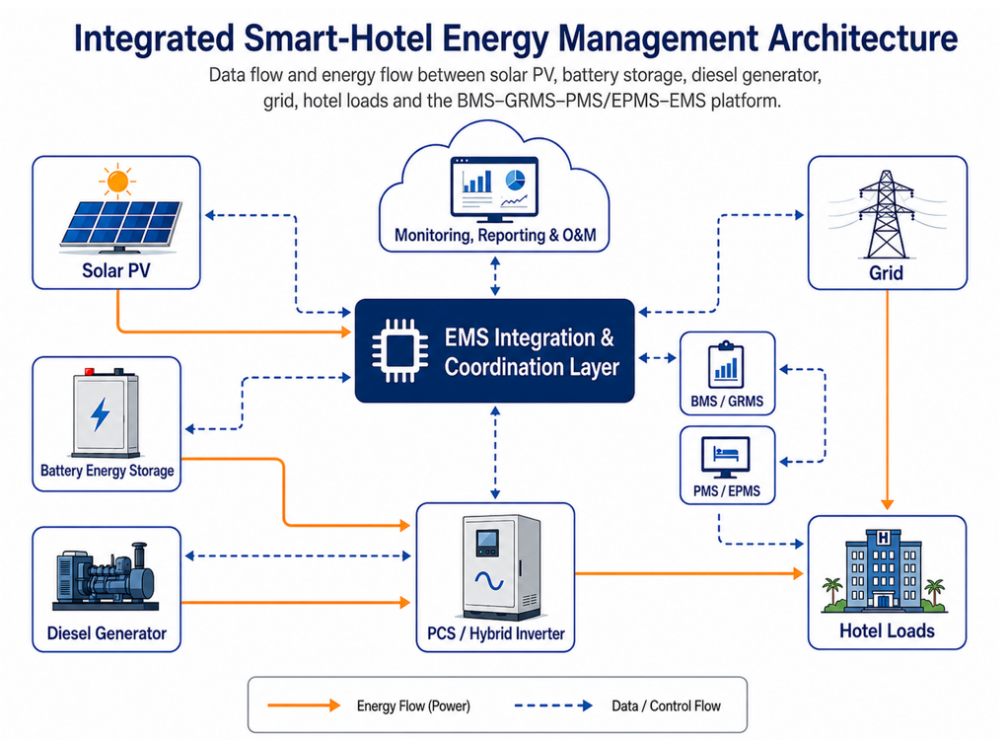

این نمودار نشان می‌دهد که لایه هماهنگی EMS چگونه داده‌ها و سیگنال‌های کنترلی را با BMS/GRMS، PMS/EPMS و بخش‌های پایش، گزارش‌دهی و O&M تبادل می‌کند و هم‌زمان، تعامل انرژی میان پنل‌های خورشیدی، ذخیره‌ساز باتری، دیزل‌ژنراتور، شبکه برق، PCS/اینورتر هیبرید و بارهای هتل را پایش می‌کند.

عملکرد EMS	منطقِ معمول قاعده محور
واکنش به وضعیت شارژ باتری/SOC	در صورت کاهش SOC از آستانه‌های تعریف‌شده، سیستم برای کاهش دیماند آماده می‌شود، مراحل مدیریت بار را آغاز می‌کند یا در صورت مجاز بودن، درخواست پشتیبانی دیزل‌ژنراتور را صادر می‌کند.
درخواست راه‌اندازی ژنراتور	در شرایطی مانند قطع شبکه، پایین بودن SOC، عبور بار از حاشیه رزرو یا نیاز بهره‌برداری جزیره‌ای به پشتیبانی ژنراتور، درخواست راه‌اندازی دیزل‌ژنراتور صادر می‌شود.
هماهنگی بار	بارهای غیرضروری از طریق رابط‌های الکتریکی یا BMS تأییدشده، قطع، محدود، کاهش یا به‌صورت مرحله‌ای وارد مدار می‌شوند.
محدودسازی دیماند	در زمان پیک مصرف، رویدادهای تعرفه‌ای یا عبور از سقف قراردادی، بارهای منتخب کاهش داده می‌شوند.
پایش ATS و بریکرها	دسترس‌پذیری شبکه، وضعیت ATS، وضعیت بریکرها، هشدارهای تریپ و شرایط مد بهره‌برداری پایش می‌شود.
تبادل داده	مد کاری EMS، وضعیت‌ها، هشدارها و فرمان‌ها در اختیار BMS، PMS و پلتفرم‌های پایش توان قرار می‌گیرد.

پیاده‌سازی مرجع با استفاده از مجموعه راهکار های Schneider Electric EcoStruxure

مجموعه راهکارهای Schneider Electric EcoStruxure می‌تواند، در صورت تناسب با نیاز پروژه، به‌عنوان یک نمونه مرجع برای پیاده‌سازی این معماری مورد استفاده قرار گیرد. این مجموعه حوزه‌هایی مانند مدیریت ساختمان، پایش برق، کنترل اتوماسیون و نرم‌افزارهای مرتبط با میکروگرید را پوشش می‌دهد.

با این حال، معماری ارائه‌شده در این سند باید به‌عنوان یک مفهوم مستقل از سوی فراز انرژی معرفی شود و نباید به‌عنوان سند رسمی یا مورد تأیید Schneider Electric تلقی گردد.

نکته مهم این است که جدول زیر، فهرست نهایی تجهیزات یا Bill of Materials نیست. این جدول صرفاً در سطح مفهومی تهیه شده است تا نشان دهد معماری لایه‌ای پیشنهادی چگونه می‌تواند با استفاده از محصولات و راهکارهای شناخته‌شده، در یک پروژه واقعی پیاده‌سازی شود.

عملکرد	محصول مرجع شرکت اشنایدر	نقش در این معماری
مدیریت ساختمان	EcoStruxure Building Operation (EBO)	پلتفرم BMS در سطح هتل برای داشبوردها، گرافیک‌های اپراتوری، هشدارها، زمان‌بندی‌ها، روندها، گزارش‌ها و مدیریت انرژی در سمت ساختمان.
سرور اتوماسیون BMS	SpaceLogic AS-P	سرور اتوماسیون و هاب ارتباطی برای شبکه‌های میدانی BMS، یکپارچه‌سازی BACnet/Modbus، مدیریت هشدارها، روندها و منطق نظارتی.
کنترل تأسیسات (HVAC)	SpaceLogic MP-C	کنترلر میدانی IP و قابل برنامه‌ریزی برای موتورخانه، هواسازها، فن‌ها، پمپ‌ها و بارهای قابل کنترل منتخب.
کنترل اتاق مهمان	SpaceLogic RP-C / KNX GRMS as applicable	کنترل HVAC و آسایش اتاق مهمان؛ اطلاعات حضور مهمان می‌تواند به کاهش دیماند کمک کند.
PMS / پایش توان	EcoStruxure Power Monitoring Expert (PME)	پایش شبکه برق، کیفیت توان، تحلیل انرژی، تحلیل دیماند، تخصیص هزینه و گزارش‌دهی.
پاورمتر ها	PowerLogic PM5000 / PM8000 / ION9000; PowerTag + PowerTag Link	اندازه‌گیری پارامترهای انرژی و برق در منابع، فیدرهای اصلی، تابلوهای حیاتی و بارهای توزیع‌شده.
هماهنگی محلی EMS/PMS	Modicon M262 / M580	هماهنگی مبتنی بر قواعد برای مدیریت بار مرحله‌ای، پاسخ وضعیت شارژ (SOC)، محدودسازی تقاضا و درخواست راه‌اندازی ژنراتور
بهره‌برداری از ریزشبکه	EcoStruxure Microgrid Operation (EMO)	هماهنگی قاعده‌محور برای مدیریت مرحله‌ای بارها، واکنش به وضعیت شارژ باتری / SOC، محدودسازی دیماند و درخواست راه‌اندازی ژنراتور.
بهینه سازی	EcoStruxure Microgrid Advisor	لایه پیشرفته برای پایش و کنترل رسمی ریزشبکه محلی، در صورت نیاز و تعریف آن در محدوده پروژه.

سناریوهای بهره برداری EMS و منطق کنترل قاعده محور

مفهوم اولیه EMS بر پایه سناریوهای عملیاتی شفاف و منطق کنترل قاعده‌محور تعریف می‌شود. این رویکرد باعث می‌شود عملکرد سیستم برای کارفرما، تیم راه‌اندازی و بهره‌بردار هتل قابل بررسی و قابل آزمون باشد و تنظیمات آینده نیز ساده‌تر انجام شود. در عین حال، این ساختار مسیر توسعه به سمت قابلیت‌های پیشرفته‌تر مانند بهره‌برداری از ریزشبکه، پیش‌بینی و بهینه‌سازی انرژی را باز نگه می‌دارد.

سناریوهای عملیاتی شامل موارد زیر است:

• بهره‌برداری عادی در حالت اتصال به شبکه
• شرایط پیک مصرف و محدودسازی دیماند
• قطعی شبکه و اولویت استفاده از باتری
• پشتیبانی دیزل‌ژنراتور در زمان کمبود ظرفیت یا کاهش شارژ باتری
• پیشگیری از اضافه‌بار دیزل‌ژنراتور
• بازگشت شبکه و بازیابی تدریجی بارها
• حالت تعمیر و نگهداری یا بهره‌برداری دستی

حالت بهره برداری	شرایط	اقدام EMS / PMS / BMS
بهره‌برداری عادی در حالت اتصال به شبکه	شبکه برق در دسترس است، رویداد پیک مصرف وجود ندارد و وضعیت شارژ باتری / SOC در محدوده عادی است.	همه منابع و بارها پایش می‌شوند؛ سطح آسایش معمول هتل حفظ می‌شود و در صورت پشتیبانی اینورتر/PCS، مصرف داخلی انرژی خورشیدی به حداکثر می‌رسد.
محدودسازی پیک دیماند	دیماند از آستانه تنظیم‌شده عبور می‌کند یا رویداد تعرفه‌ای/دیماند فعال است.	دیماند بارهای غیرحیاتی HVAC کاهش می‌یابد، setpointها تنظیم می‌شوند، بارهای انعطاف‌پذیر منتخب محدود می‌شوند و در صورت مجاز بودن، از پشتیبانی باتری استفاده می‌شود.
قطعی شبکه – اولویت با باتری	شبکه برق قطع شده است، SOC باتری کافی است و نیازی به ژنراتور نیست.	بارهای ضروری تأمین می‌شوند، بارهای غیرضروری قطع یا کاهش می‌یابند و دیماند HVAC بر اساس ماتریس اولویت بار کاهش داده می‌شود.
قطعی شبکه – پشتیبانی ژنراتور	شبکه قطع شده و وضعیت شارژ (SOC) باتری پایین است یا تقاضا بالاست.	درخواست راه‌اندازی دیزل‌ژنراتور صادر می‌شود؛ پس از پایداری تغذیه ژنراتور و وجود حاشیه رزرو کافی، بارها به‌صورت مرحله‌ای بازیابی می‌شوند.
پیشگیری از اضافه‌بار ژنراتور	بار ژنراتور از آستانه هشدار یا حد بحرانی عبور می کند.	مدیریت مرحله‌ای بار و کاهش دیماند HVAC اعمال می‌شود تا از عملکرد ایمن ژنراتور محافظت شود.
بازگشت شبکه / بازیابی	شبکه برق بازگشته و برای مدت تأخیر تنظیم‌شده پایدار مانده است.	منطق ATS دنبال می‌شود، بارها به‌تدریج بازیابی می‌شوند، HVAC به استراتژی عادی بازمی‌گردد و شارژ باتری مطابق محدودیت‌ها آماده می‌شود.
حالت تعمیر و نگهداری / دستی	اپراتور حالت تعمیر و نگهداری یا کنترل دستی را انتخاب می‌کند.	هشدارهای لازم نمایش داده می‌شود، مداخله فرد مجاز الزامی می‌گردد و فقط گردش‌کارهای دستی یا تعمیراتی تأییدشده اجرا می‌شوند.

راهبرد اولویت‌بندی بارها در هتل‌ها

الویت	نوع بار معمول	اقدام در زمان قطع برق / پایین بودن سطح شارژ (SOC)
P1: حیاتی	سیستم‌های ایمنی حریق و حفاظت جان، روشنایی اضطراری، سیستم‌های امنیتی، کنترل‌ها و ارتباطات حیاتی	تا حد امکان در مدار باقی می‌مانند و توسط EMS قطع نمی‌شوند، مگر بر اساس طراحی اضطراری یا حفاظت تأییدشده.
P2: ضروری برای بهره‌برداری هتل	پذیرش، IT، مدارهای محدود اتاق‌های مهمان، پمپ‌های آب، آسانسورهای منتخب و HVAC محدود	بر اساس ظرفیت موجود حفظ می‌شوند و پس از پایداری منبع تغذیه، به‌تدریج بازیابی می‌شوند.
P3: مهم اما انعطاف‌پذیر	HVAC فضاهای عمومی، رخت‌شوی‌خانه، بارهای کمکی آشپزخانه، پمپ‌های منتخب و تجهیزات غیرحیاتی	بر اساس مراحل تعریف‌شده کاهش می‌یابند، زمان‌بندی می‌شوند یا در صورت نیاز از مدار خارج می‌شوند.
P4: غیرحیاتی	روشنایی تزئینی، بارهای اختیاری، HVAC غیرضروری و مصرف اتاق‌های خالی	اولین گروه برای کاهش دیماند یا قطع بار است.

راهبرد اندازه‌گیری، نقاط پایش و ساختار ارتباطی

اندازه‌گیری قابل اعتماد برای تصمیم‌گیری EMS و PMS ضروری است؛ زیرا عملکرد این سیستم‌ها به داده‌های واقعی منابع انرژی و بارهای مصرفی وابسته است. بنابراین، نقاط اندازه‌گیری باید منابع اصلی انرژی، نقاط اتصال و گروه‌های مهم بار را پوشش دهند.

نقطه اندازه گیری	نوع تجهیزات پیشنهادی	هدف
ورودی شبکه / نقطه اتصال مشترک (PCC)	PM8000 یا ION9000 در صورت نیاز به تحلیل پیشرفته کیفیت توان؛ در غیر این صورت PM5000	پایش واردات و صادرات انرژی، ولتاژ، فرکانس، دیماند، کیفیت توان و رویدادهای اصلی شبکه
خروجی اینورتر خورشیدی PV	PM5000 یا دریافت داده‌های اینورتر از طریق Modbus TCP در صورت وجود ارتباط قابل اعتماد	پایش تولید برق خورشیدی، وضعیت اینورتر، هشدارها و سهم PV در تأمین بار سایت
خروجی باتری / اینورتر هیبرید	PM5000 به همراه ارتباط با سیستم مدیریت باتری یا اینورتر	پایش توان شارژ و دشارژ باتری، وضعیت SOC، هشدارها و محدودیت‌های بهره‌برداری
خروجی دیزل ژنراتور	PM5000 به همراه داده‌های کنترلر ژنراتور	پایش بار ژنراتور، انرژی تولیدی، ساعت کارکرد، هشدارها و جلوگیری از اضافه‌بار
تابلوی بارهای ضروری	PM5000 یا PowerTag بسته به اندازه تابلو	پایش مصرف بارهای حیاتی و مشاهده وضعیت بار در حالت جزیره‌ای
تابلوی بارهای غیرضروری	PM5000 یا PowerTag	بررسی اثر مدیریت بار و تأیید کاهش دیماند
تأسیسات HVAC / فضاهای عمومی	PM5000، PowerTag یا نقاط داده BMS	پشتیبانی از کاهش دیماند و ایجاد تعادل میان آسایش و مصرف انرژی
آشپزخانه، رخت‌شوی‌خانه و توزیع اتاق‌های مهمان	PowerTag یا پاورمترهای تابلویی بسته به اهمیت مدار	تخصیص هزینه، تحلیل دیماند و بهینه‌سازی بهره‌برداری

ساختار ارتباطی پیشنهادی

• استفاده از Modbus TCP/RTU برای کنتورهای برق، داده‌های اینورتر، کنترلر ژنراتور، وضعیت ATS/بریکر و یکپارچه‌سازی PowerTag Link، در صورت پشتیبانی تجهیزات
• استفاده از BACnet/IP یا BACnet MS/TP برای کنترلرهای میدانی BMS و سامانه‌های ساختمانی
• استفاده از OPC UA در صورت نیاز به یکپارچه‌سازی سطح بالاتر با SCADA/EMS و در صورت پشتیبانی پلتفرم منتخب
• استفاده از ورودی/خروجی دیجیتال سیم‌کشی‌شده برای وضعیت‌های حیاتی، tripها، permissiveها و interlockها، در مواردی که کنترل صرفاً از طریق شبکه ارتباطی قابل قبول نیست
• استفاده از PME یا نرم‌افزار معادل برای گزارش‌دهی، تحلیل داده‌ها و پایش PMS
• استفاده از EBO یا پلتفرم معادل برای کنترل ساختمان، داشبوردها، هشدارها و یکپارچه‌سازی BMS

نقشه راه پیاده‌سازی

نقشه راه مرحله‌ای کمک می‌کند اجرای اولیه پروژه از نظر فنی و تجاری واقع‌بینانه باشد و در عین حال، مسیر توسعه آینده به سمت بهره‌برداری پیشرفته از ریزشبکه حفظ شود.

مرحله	دامنه	خروجی های اصلی	ارزش
فاز ۱ – ارزیابی اولیه و تعریف مفهوم	بررسی BMS، GRMS، تجهیزات الکتریکی، PV، ژنراتور، ATS، بارها و رابط‌های ارتباطی	فهرست بارها، مفهوم اندازه‌گیری، ماتریس ارتباطی و مدهای اولیه EMS/PMS	شفاف‌سازی محدوده پروژه و جلوگیری از طراحی بیش از حد
فاز ۲ – اندازه‌گیری و دیدپذیری توان	نصب یا جمع‌آوری داده‌های اندازه‌گیری، وضعیت منابع و بارها و اطلاعات توزیع برق	داشبورد تک‌خطی، وضعیت منابع و بارها، هشدارها، روندها و گزارش‌های پایه	ایجاد دید فوری نسبت به سیستم و امکان گزارش‌دهی مدیریتی
فاز ۳ – مدیریت بار از طریق BMS/GRMS	استفاده از منطق BMS/GRMS برای کاهش دیماند HVAC، اتاق‌های مهمان و بارهای سمت ساختمان	ماتریس اولویت بار، تنظیم setpoint، کاهش مصرف اتاق‌های خالی و کنترل بارهای انعطاف‌پذیر	کاهش دیماند بدون ایجاد اختلال در آسایش مهمان یا کنترل‌های تأییدشده سیستم قدرت
فاز ۴ – هماهنگی محلی EMS/PMS بر اساس منطق قاعده‌محور	افزودن منطق اتوماسیون محلی برای هماهنگی EMS/PMS در صورت نیاز پروژه	آستانه‌های SOC، درخواست راه‌اندازی ژنراتور، مدیریت مرحله‌ای بارها و محدودسازی دیماند	ایجاد هماهنگی عملیاتی با قواعد روشن و قابل راه‌اندازی
فاز ۵ – تحلیل توان و پشتیبانی O&M	توسعه پایش توان، گزارش‌دهی SCADA/IoT و گردش‌کارهای بهره‌برداری و نگهداری	گزارش‌های کیفیت توان، تخصیص هزینه، داشبوردهای عملکرد و گزارش‌های خدماتی	ایجاد مدیریت انرژی بلندمدت و فرصت خدمات پس از راه‌اندازی
فاز ۶ – ارتقای پیشرفته ریزشبکه	افزودن نرم‌افزار رسمی ریزشبکه در صورت نیاز محدوده پروژه و بودجه	پیش‌بینی، بهینه‌سازی و dispatch پیشرفته منابع انرژی توزیع‌شده	افزایش قابلیت اطمینان و بهینه‌سازی برای پروژه‌های پیچیده

مرز مسئولیت‌ها و الزامات ایمنی کلیدی

در یک معماری حرفه‌ای EMS/PMS باید به‌روشنی مشخص باشد که سیستم چه مواردی را پایش، هماهنگ و گزارش می‌کند و کدام مسئولیت‌ها همچنان بر عهده تجهیزات حفاظتی و کنترلرهای تأییدشده باقی می‌ماند. این تفکیک برای ایمنی، گارانتی تجهیزات، راه‌اندازی، مسئولیت حقوقی و اعتماد کارفرما اهمیت زیادی دارد.

عملکرد	لایه مسئول	نقش PMS / EMS / BMS
حفاظت سلول های باتری	سیستم مدیریت و حفاظت باتری	خواندن SOC، SOH و هشدارها و رعایت محدودیت‌های شارژ و دشارژ باتری.
حفاظت ضد جزیره‌ای شدن اینورتر و حفاظت شبکه	اینورتر تأییدشده / تجهیزات حفاظتی	پایش وضعیت و هشدارها، مگر در مواردی که رابط تأییدشده برای کنترل یا هماهنگی وجود داشته باشد.
حفاظت موتور ژنراتور	کنترلر ژنراتور	درخواست راه‌اندازی یا توقف در موارد مجاز؛ پایش وضعیت کارکرد و هشدارهای ژنراتور.
ایمنی انتقال ATS	کنترل‌کننده ATS / اینترلاک‌های الکتریکی	پایش وضعیت ATS؛ درخواست تغییر مد فقط در صورتی که ایمن باشد و در طراحی تفصیلی پیش‌بینی شده باشد.
تریپ های حفاظت الکتریکی	بریکرها / رله‌ها / واحدهای تریپ	پایش وضعیت تریپ و گزارش هشدارها.
مدیریت بار / قطع یا کاهش بار	طراحی الکتریکی تایید شده/ کنترلر EMS	اجرای مراحل تعریف‌شده از طریق بریکرها، کنتاکتورها یا فرمان‌های تأییدشده از سمت BMS.
کاهش دیماند HVAC و اتاق‌ها	کنترلرهای BMS / GRMS	تنظیم setpointها، زمان‌بندی‌ها و فرمان‌های فعال/غیرفعال‌سازی بر اساس مد EMS.

این معماری یک لایه نظارتی، گزارشی و هماهنگی قاعده‌محور فراهم می‌کند. عملکردهای ایمنی، حفاظتی و تبدیل توان در سطح تجهیزات، همچنان بر عهده تجهیزات تأییدشده و طراحی الکتریکی مصوب باقی می‌ماند.

ارزش پیشنهادی برای فراز انرژی

مهم‌ترین ارزش این سند، معرفی یک محصول یا برند خاص نیست؛ بلکه تأکید بر توانمندی فراز انرژی در یکپارچه‌سازی سیستم‌هاست. این رویکرد می‌تواند BMS/GRMS، PMS/EPMS، EMS، انرژی خورشیدی، باتری، دیزل‌ژنراتور، ATS، اندازه‌گیری، گزارش‌دهی و پشتیبانی O&M را در قالب یک راهکار منسجم برای هتل‌های هوشمند به هم متصل کند.

حوزه ارزش	آنچه فراز انرژی می‌تواند ارائه دهد	اهمیت برای مشتریان هتل
تمایز در مناقصات	معرفی BMS/GRMS به‌عنوان بخشی از یک معماری گسترده‌تر برای انرژی هتل هوشمند	افزایش اعتبار فنی و تمایز نسبت به پیشنهاددهندگان صرفاً BMS
دیدپذیری مدیریت توان	یکپارچه‌سازی داده‌های شبکه، ژنراتور، ATS، کنتورها، تابلوها و اولویت بارها در داشبوردهای PMS/EMS	پشتیبانی از قابلیت اطمینان بهره‌برداری و تصمیم‌گیری بهتر
ارتقای ارزش انرژی‌های تجدیدپذیر	اتصال پایش PV/BESS/دیزل‌ژنراتور به داشبوردهای ساختمان و گردش‌کارهای عملیاتی	تبدیل نصب انرژی تجدیدپذیر به یک راهکار عملیاتی مدیریت انرژی
دیدپذیری انرژی	ارائه داشبوردها، روندها، هشدارها، تخصیص هزینه و تحلیل دیماند	کمک به اپراتورها برای شناخت الگوی مصرف و شناسایی فرصت‌های صرفه‌جویی
پاسخ به قطعی و مدیریت دیماند	تعریف اولویت بارها، مدیریت مرحله‌ای بار و هماهنگی با وضعیت ژنراتور و ATS	بهبود تداوم خدمات ضروری هتل در زمان مشکلات شبکه برق
خدمات پس از راه‌اندازی و O&M	ارائه پایش، گزارش‌های عملکرد، نگهداری پیشگیرانه و خدمات ارتقا	ایجاد رابطه بلندمدت با مشتری فراتر از تأمین و راه‌اندازی اولیه
توسعه‌پذیری آینده	شروع با اندازه‌گیری، BMS، PMS و منطق EMS و ارتقا در مراحل بعد به بهینه‌سازی ریزشبکه	امکان سرمایه‌گذاری مرحله‌ای بدون از دست دادن مسیر توسعه آینده

نتیجه‌گیری

این سند، راهکار پیشنهادی را به‌عنوان یک معماری یکپارچه برای مدیریت انرژی هتل هوشمند معرفی می‌کند. در این رویکرد، BMS/GRMS، PMS/EPMS، EMS و زیرساخت انرژی‌های تجدیدپذیر به‌صورت سیستم‌های جدا از هم دیده نمی‌شوند، بلکه در قالب یک پلتفرم هماهنگ عمل می‌کنند؛ پلتفرمی که از آسایش مهمان، دیدپذیری الکتریکی، پایش انرژی، هماهنگی منابع و بارها، تداوم بهره‌برداری و توسعه‌پذیری آینده پشتیبانی می‌کند.

مسیر پیشنهادی پیاده‌سازی، مرحله‌ای و عملی است. در فاز نخست، تمرکز بر اندازه‌گیری قابل اعتماد، دیدپذیری منابع و بارها، داشبوردها، هشدارها، روندها، گزارش‌دهی و مدیریت بارهای ساختمانی قرار دارد. سپس معماری می‌تواند از طریق یک کنترلر یا پلتفرم اتوماسیون تأییدشده، به سمت هماهنگی محلی EMS/PMS با منطق قاعده‌محور توسعه پیدا کند. در فازهای بعدی نیز، در صورت نیاز پروژه، بودجه و الزامات بهره‌برداری، قابلیت‌هایی مانند بهره‌برداری پیشرفته از ریزشبکه، پیش‌بینی و بهینه‌سازی انرژی قابل اضافه شدن هستند.

برای فراز انرژی، ارزش اصلی این رویکرد در قابلیت یکپارچه‌سازی است؛ یعنی اتصال اتوماسیون ساختمان هوشمند و زیرساخت انرژی‌های تجدیدپذیر در قالب یک خدمت عملی برای پروژه‌های هتلی. این موضوع می‌تواند جایگاه فنی شرکت را در مناقصات تقویت کند و فرصت‌های بلندمدتی در حوزه پایش انرژی، هماهنگی عملیاتی، پشتیبانی O&M، خدمات پس از راه‌اندازی و ارتقای مرحله‌ای سیستم ایجاد کند.

منابع:

Schneider Electric Energy Management Research Center:White Paper 509: Integrating Smart Building Control Systems (GIB), 2023.

Schneider Electric: EcoStruxure Building Operation Software.https://www.se.com/us/en/product-range/62111-ecostruxure-building-operation-software/

Schneider Electric: EcoStruxure Power Monitoring Expert.https://www.se.com/us/en/product-range/65404-ecostruxure-power-monitoring-expert/

Schneider Electric: EcoStruxure Microgrid Operation.https://www.se.com/us/en/product-range/65897-ecostruxure-microgrid-operation/

Schneider Electric: EcoStruxure Microgrid Advisor.https://www.se.com/us/en/work/products/explore/ecostruxure-microgrid-advisor/

Schneider Electric: Modicon M262 Logic/Motion Controller.https://www.se.com/us/en/product-range/65771-logic-motion-controller-modicon-m262/
